产品简介 Introduction

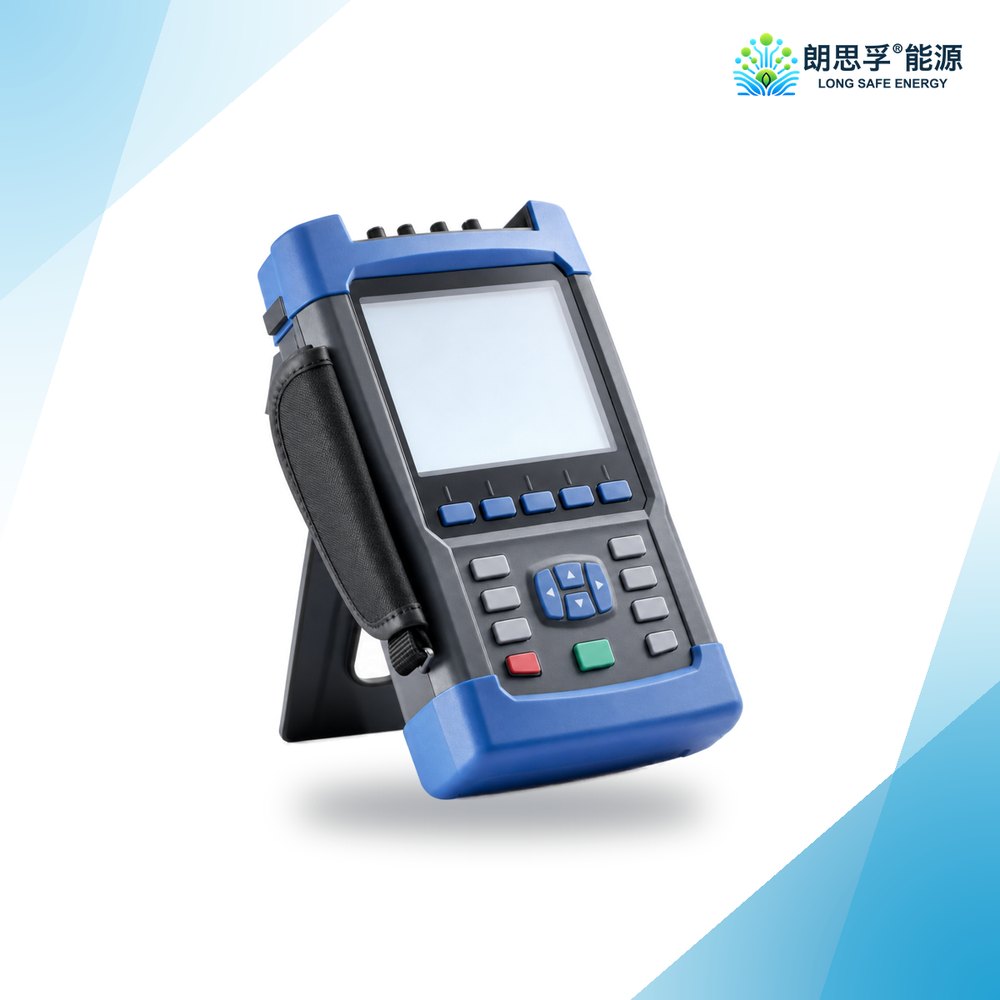

LSF-E1 是朗思孚手持式电能质量分析仪／功率分析仪，可记录分析现场的谐波、电压、电流、频率、波动、闪变、功率和三相不平衡等所有电能质量参数，同时具备电能瞬态监测、录波分析、能效损耗评估、逆变器测量等高级测量功能。测量结果配套免费的上位机分析软件进行二次分析，为电网电能质量治理提供准确的数据依据。
性能优势 Advantage
录波分析 — 支持 1-10min 录波功能，支持自定义采样点记录原始波形，可通过 PC 专业上位机软件二次分析波形，更有效分析电网故障原因。
瞬态监测 — 200kHz 高速定频采样，可捕获最短 50us 波形瞬间脉冲，捕获快速变化的波形数据，同时支持瞬态事件无损录波。
能效损耗评估 — 支持功率分解，详细统计各类型参数引起的损耗功率，支持污染评估，并通过货币形式直观展示能量损耗导致的经济损失。
逆变器测量 — 可对单相/三相逆变器进行电参数分析，记录逆变器的直流输入、交流输出及转换效率等参数。
高精度、宽频带、宽量程 — 测量精度符合 IEC61000-4-30 A 级标准，支持 IEC61000-4-7 谐波测量与 IEC61000-4-15 闪变测量，最大可测 6000V 瞬间电压，高次谐波最大频率可达 9kHz；具备设置向导、接线验证、多互感器品牌兼容与 IP53 级防护（1.5m 防摔）。
配套数据分析软件 — 可读取分析仪采集记录的电能质量数据文件，提供统计数据分析、谐波分析、事件数据分析等功能，并可导出 Excel/Word 报表、趋势图、谐波频谱柱状图、ITIC 曲线及 csv 原始数据。
核心技术指标
- 闪变精度：±5%｜电压精度：1%｜电流精度：1%+CT精度
- 频率：50Hz/60Hz｜频率宽度：5-69Hz｜测量周期：10/12周期
- 电压不平衡度：±0.2%｜电流不平衡度：±0.5%｜功率因素精度：5%+CT精度
- 最高采样频率：200kHz｜电压测试范围：0-1000V，瞬间 6000V
- 数据存储：8G｜工作时间：≥5h｜IP等级：IP53
- 录波时间：10s-10min｜录波周期：10/12周期｜录波采样点：128/256/512 点/周期
- 最小记录时间间隔：2s｜USB传输速度：≥17M/S
- 谐波测量：50次/50Hz-2500Hz｜间谐波测量：50次/25Hz-2475Hz｜高次谐波：35次/2100Hz-8900Hz
- 安全等级：600VCATIV/1000VCATIII｜瞬态监测：捕获最短 50us波形
- 符合 IEC61000-4-7、IEC61000-4-15、IEEE1459、DIN40110 相关标准
参数配置
| 参数 | 类型 | 描述 |
|---|---|---|
| 机械 | 尺寸 | 263×168×65（mm） |
| 重量 | 约2KG | |
| 环境 | 工作环境 | 0℃～+45℃，湿度 90rh%以下 |
| 储存环境 | -20℃～+50℃，湿度 95rh%以下（不凝结） | |
| 存储 | 类型 | TF 卡（内置）SD 卡（外置） |
| 容量 | 8GB（最大支持 128G） | |
| 电源 | 适配器输入 | 110V-240V，50Hz |
| 适配器输出 | 15V，3A | |
| 电池 | 可充电聚合物锂离子电池，5000mAh |
