产品简介 Introduction

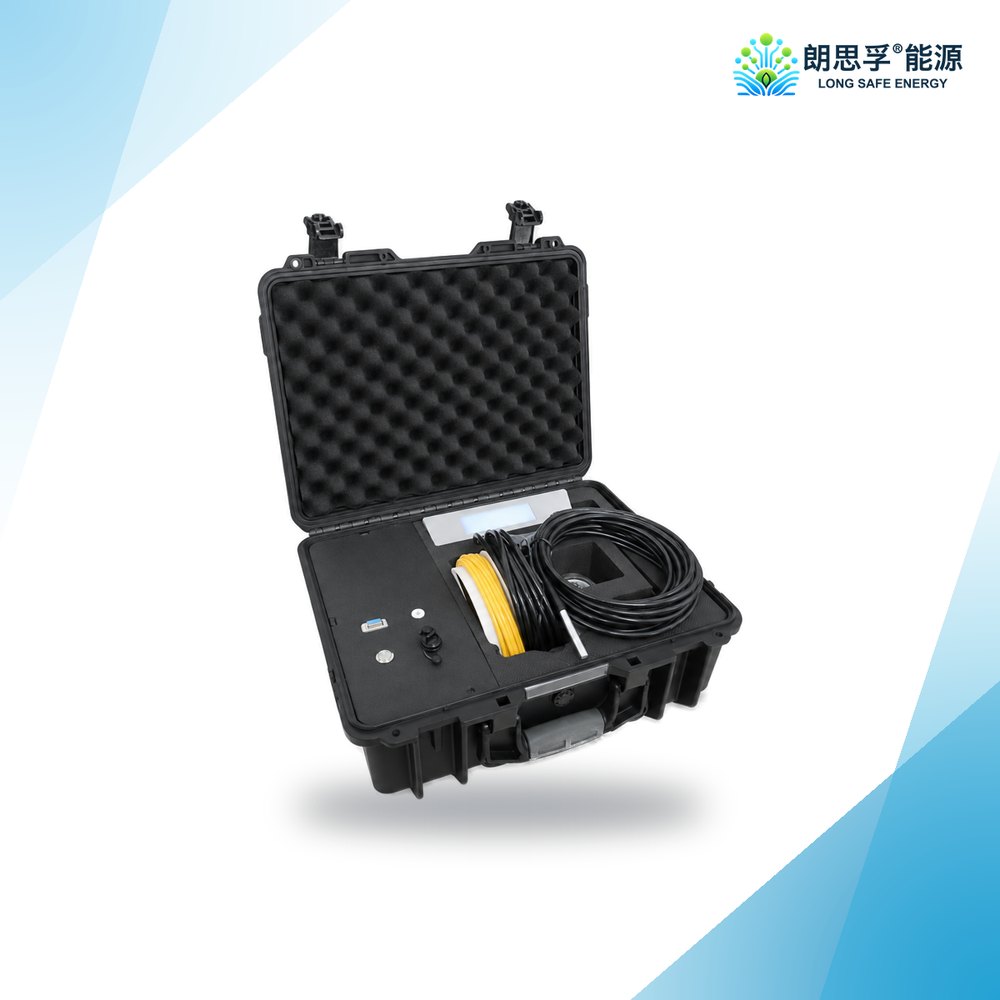

LSF-E2 是朗思孚便携式太阳辐射测量系统，将辐射表、数据采集系统、供电系统与安装支架集成在小型便携箱中，采用航空插头连接方式，便于携带与就地安装测量。可测量水平辐射、斜辐射，也可两种辐射同时测量；配置的锂电池一次充电可保持 120 小时测试，内置 WIFI 功能的数据采集器可方便地使用笔记本电脑、平板电脑、手机进行数据读取和下载；数据采集器内置内存卡与内置锂电池可保证数据存储及外部断电情况下数据不丢失。系统凭借便捷性与可选的高精度辐射表，适用于光伏电站运维巡检、长期监测辐射表比对校准、技术人员实验测试、第三方检测以及电站综合效率的验收校核。
测量方式 Application
水平辐射测量 — 利用便携式三角支架将辐射表水平安装，辐射表自带水平仪可调节水平；辐射表（选配背板温度传感器）与数采通过航空插头连接，数采可自动存储数据（标准存储格式可存储 10 年数据），通过 WIFI 由笔记本、平板或手机读取下载。
斜辐射与背板温度测量 — 利用定制安装支架将辐射表安装在太阳能板上，保证辐射表与太阳能板处于同一平面；辐射表和背板温度传感器与数采通过航空插头连接，自动存储数据并经 WIFI 读取下载。
三参数同时测量 — 作为定制系统，可同时对水平辐射、太阳能板斜辐射与太阳能板背板温度进行测量。
系统配置说明
- 背板温度传感器：接触式测量表面温度的热敏电阻，专为监测太阳光电组件背板温度设计。量程 -40
135℃，工作温度 -50140℃，精度 ±0.2℃（-40~70℃），最大线长 305m，重量 90.7g（含 3.2m 电缆）。 - 数据采集系统：内置 WIFI，可有线连接也可无线传输，使用 USB 口连接电脑配置；适用于太阳能、风能、农业用水、水产养殖、水质监测、气象监测等领域。
- 供电系统：内配 7.8AH 锂电池，一次充电可保证 120 小时测试；可选配 2 块锂电池，一次充电保证 240 小时测试。
- 便携箱及支架：便携箱规格 470mm×370mm×170mm，集成专用航空插头，无需工具即可连接传感器与充电；配太阳能板专用支架，可选配便携式三角支架。
参数配置
| 辐射表 | 指标 |
|---|---|
| ISO 标准等级 | 次基准 |
| 响应时间(63%) | <1.7S |
| 响应时间(95%) | <5S |
| 热偏移(200W/m²) | < 7W/㎡ |
| 温度偏移(5K/h) | < 2W/㎡ |
| 不稳定性(年变化) | <0.5% |
| 非线性误差(100~1000W/m2) | <0.2% |
| 方向响应 | < 10W/㎡ |
| 温度响应 | <1%(-10~40℃) |
| 光谱选择性 | <1% |
| 倾斜响应 | <0.2% |
| 灵敏度 | 7~14μV/W/m2 |
| 阻抗 | 10-100Ω |
| 水平精度 | <0.1° |
| 工作温度 | -40~80℃ |
| 光谱范围(20%) | 270~3000nm |
| 光谱范围(50%) | 285~2800nm |
| 信号输出 | 0~20mV |
| 最大可测量辐照度 | 4000w/㎡ |
| MTBF | >10年 |
| 入口防护等级 | IP67 |
| 数据采集器 | 指标 |
|---|---|
| 最大扫描速率 | 10 Hz |
| 模拟输入 | 6 个单端或3对差分 |
| 开关激发通道 | 2 个电压激发 |
| 数字端口 | 2对 I/O，1个RS-232 接口 |
| 通讯/数据存储端口 | 1个 RS-232、1个USB |
| 输入电压量程(Vdc) | -0.1~2.5 |
| 模拟电压精度 | ±(读值的 0.04%+偏移量)，-40至70° |
| 模拟分辨率 | 最小 0.23 uV |
| 模拟/数字转换位数 | 24 |
| 工作温度范围 | -40~70℃ |
| 内存 | 10M 储存数据，5M 储存程序，2M 储存操作系统 |
| SDI-12/DNP3/PakBus/Modbus 支持 | 是 |
