产品简介 Introduction

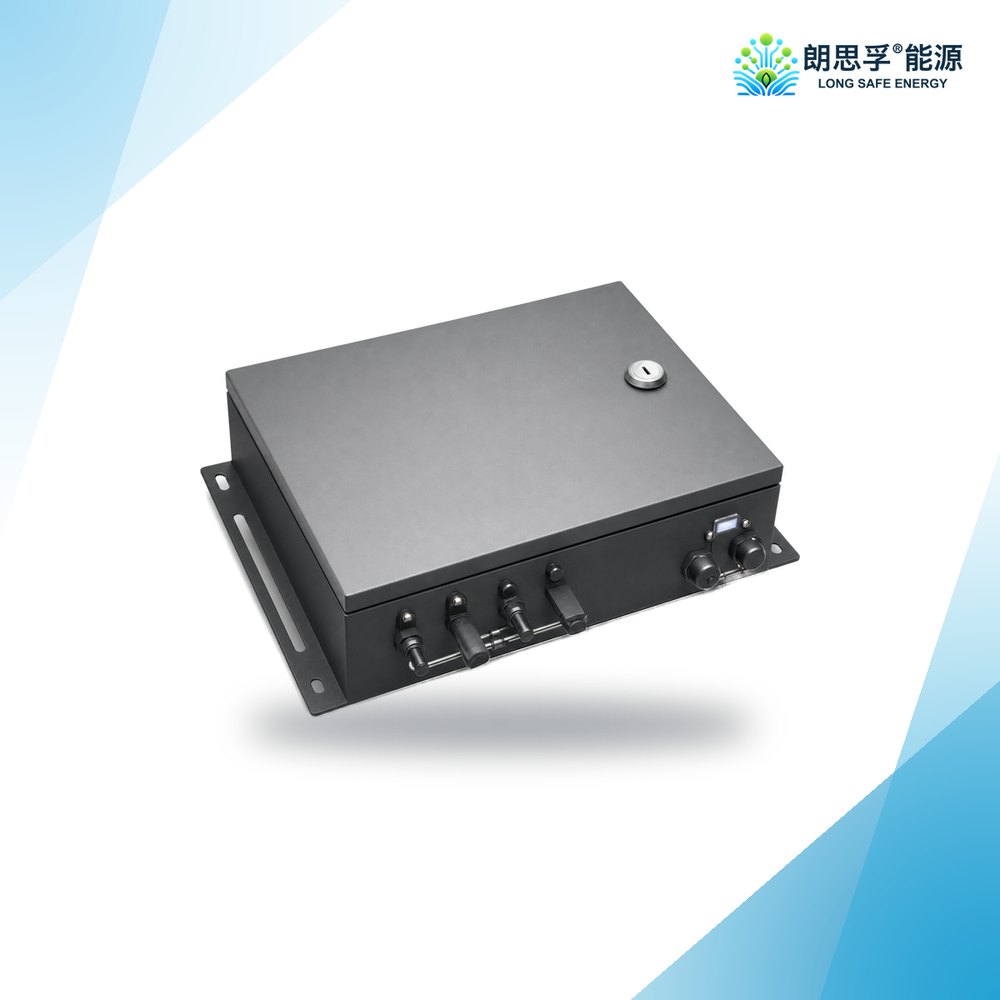

LSF-I9 是朗思孚面向户外光伏电站的在线式光伏组件 IV 曲线测试监测系统，主要用于户外对光伏组件伏安特性的在线监测。系统由在线式光伏组件测试模块组成，模块内部采用切换开关将被测组件隔离进行快速 IV 测试，测试完毕后重新串联被隔离组件，测试过程不影响组串正常发电。系统可通过 RS485 总线组网，既可对光伏阵列中多个组件进行同步测试，也可指定单个组件单独测试；在需要记录辐照度与温度时，可与太阳辐照度计一同组网，通过上位机实现 IV 测试数据、辐照度与温度的同步采集。测试模块小巧便携、防水防尘，方便悬挂于被测组件支架上，用户可自由选择测试模块数量。
检测范围 Detection Range
- IV 曲线测试：测量光伏组件在不同电压下的输出电流，绘制 I-V 曲线以分析组件性能。
- 性能评估：基于 IV 曲线评估开路电压（Voc）、短路电流（Isc）、最大功率点（MPP）以及填充因子（FF）等关键参数。
- 故障检测：通过实际测量曲线与理论曲线或历史数据的比对，快速识别电池片断裂、连接线损坏或污染等故障。
- 质量控制：在组件生产过程中确保每个组件性能符合标准与认证要求。
性能优势 Advantage
- 满足户外光伏电站现场对组件伏安特性的在线测试。
- 可自由选择测试模块数量进行组网，实现对多个组件的同步测试。
- 支持太阳辐照度计一同组网，实现对被测组件辐照度、温度的监测。
- 具备组件发电量测试功能，适用于光伏组串中任意组件在线发电条件下的性能测试，以及连接微逆发电的光伏组件性能测试。
参数配置
| 测试指标 | |
|---|
| 电压量程 | 0～200V |
| 电压测试精度 | 0.01V |
| 电压测试准确度 | ±0.2%±0.1V |
| 电流量程 | 0.01～20A |
| 电流测试精度 | 0.001A |
| 电流测试准确度 | ±0.2%±0.01A |
| 最大功率测试重复性 | ±0.2%±0.5W |
| 最大功率测试范围 | 0.1W～1000W |
| 供电方式 | 交流：220V±10％，50Hz±5％ |
| 环境与结构 | |
|---|
| 环境要求 | 工作温度：-10℃～50℃；存储温度：-20℃～60℃；相对湿度：5％～95％，无结露 |
| 长×宽×高 | 330×270×130mm |
| 重量 | 4kg |
