产品简介 Introduction
LSF-U3.0 是朗思孚便携式EL检测仪的高配型号，应用于光伏电池组件内部隐裂缺陷检测，帮助光伏用户有效把控组件质量。整机采用更高精度的进口配置元器件，成像画质更高、软件更专业、系统更顺畅，并搭载更先进的 Ai 智能管理系统，可对电池片内部缺陷进行自动识别标记，助力客户完成检测数据加密与检测报告制作，尤其适合第三方检测机构使用。
作为一款专注于光伏电站及移动式组件检测的设备，LSF-U3.0 能够准确检测组件内部质量问题，包括：断栅、隐裂、破片、碎片、虚焊、烧结网纹、黑芯、黑边、混档、低效率片、边缘过刻、PID、衰减、热斑衰减等参数，并适用于电站建造前后检测、定期维护与故障诊断。组件内部隐裂等缺陷具有持久性影响：轻微缺陷短期内虽不明显影响发电，却会缩短组件寿命、加速功率衰减甚至引发火灾；严重缺陷则直接影响发电转化率与使用寿命，组件 ABCD 等级区分也以 EL 质量为准。
核心优势 Advantage
- 国际标准级成像 — 最快成像可至毫秒级，独家全时自动对焦功能使测试受角度与光线影响降至最低。
- 光学优化系统 — 屏蔽灯光、月光、星光及凌晨傍晚、白天辐照度 400 以下的干扰，高感拓展模块使半片与叠瓦组件检测更高清。
- 精确电源模组 — 朗思孚自主研发多种电源模组，兼顾轻量化、超长续航与高精度，可实现多组件自供电同步检测。
- 工业级高感成像 — 高透高感红外芯片实现 3000 万级高清成像，独特的冷画质与低噪点工艺轻松检测半片组件。
- 进口高储能电源 — 20Ah 大容量双控电源，长续航、软件遥控输出、无接触更安全，内设自动断电程序与逆电流保障模块，缓存式输出电流电压，预防组件击穿。
- 专业级 EL 红外检测 APP — 搭载 5G WiFi 模组无线控制设备检测，图片识别标记与项目报告管理功能全面。
- 无线加密软件 — 150 米无线传输，支持人工标记分类与 AI 自动识别，检测中即可建模，导出时自动生成定位报告。
- 缺陷识别 / 扫码定位 / 即时建模 — 软件内即拍即点标记多处缺陷；支持平板与扫码仪扫码拍照自动命名；检测期间同步建模并一键导出定位报告。
产品特点
- 操作直观：操作过程简单直观
- 轻便携带：整套重量 30KG 以内，随机拉杆箱背包，携带方便
- 速度快：每块组件 15 秒切换检测周期，电源续航检测 1200~1300 块
- 检测快：检测与报告一次性完成，整个检测项目仅需 1/2 时间
- 高精度：所有部件均采用优质材料，精度符合国家标准要求
配置清单
- 规格型号：LSF-U3.0
- 检测场景：到货组件测试；安装后组件测试
- 可判断缺陷类型：隐裂/碎片/低效率片/烧结网纹/材料缺陷/黑心/断栅/黑边
- 硬件系统：电站测试模块/成像模块/WiFi软件模块
- 红外像素：3000万像素
- 红外镜头：99.7%红外截止透过率
- 成像范围：6mx4m（有效成像）
- 对焦模式：全时暗光自动对焦
- 高感模块：锁相红外增益芯片
- 成像精度：0.5mm/pixel
- 红外截止：1100nm
- 红外解析：＞99.7%
- WiFi模块：4G模块
- 无线范围：150米双控
- 检测系统：安卓、IOS、windows
- 检测软件：平板电脑APP，软件远程操控相机检测拍照，软件操控EL电源同步检测上电；EL视频检测预览；EL识别标记分类；Ai图像隐裂自动识别标记；检测报告自动生成；检测组件定位建模
- 检测电源：20AH直流双控电源；110V8A输出；恒流恒压模块；组件自适应匹配系统；MC4接口
- 储备电源：0
1500V；05A；7500W；WiFi无线控制
- 检测支架：2m碳纤维支架；720°云台

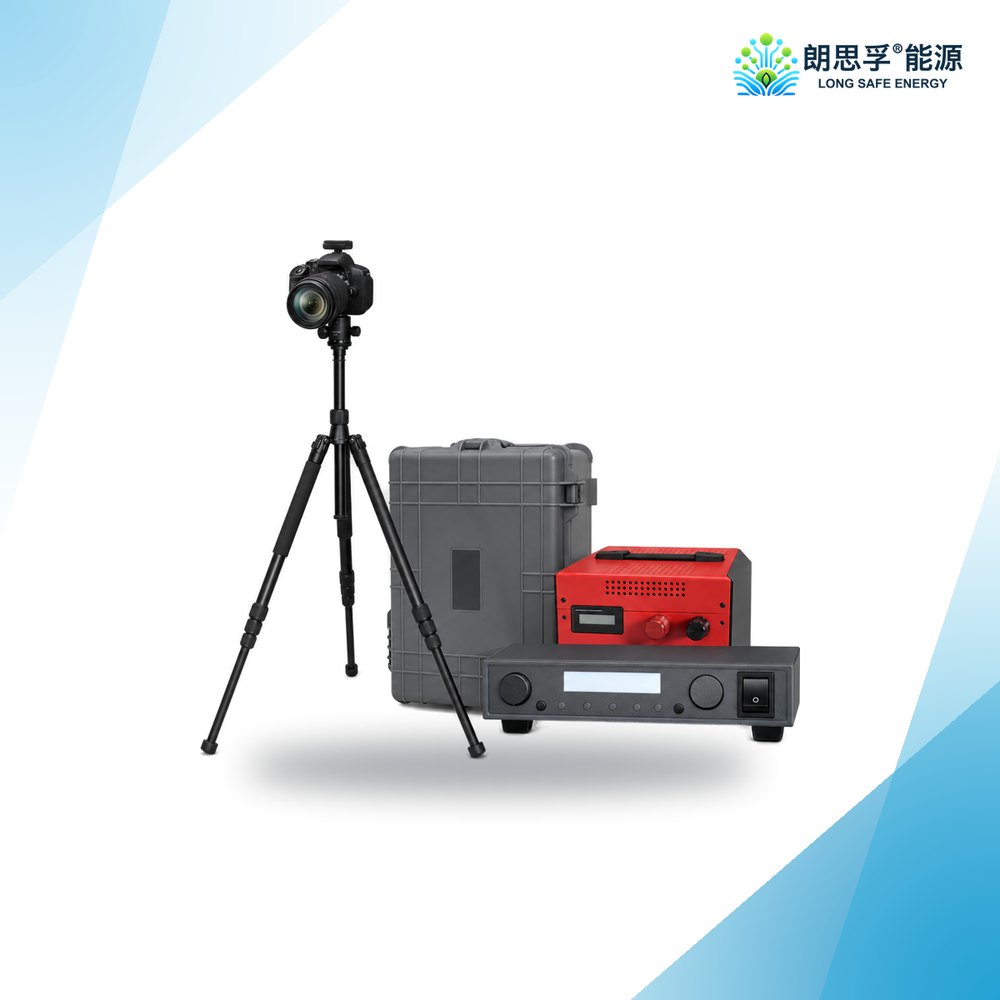

- 产品包装：三防拉杆箱；专用包；相关电池、充电器、MC4拔插工具等辅配件
- 产品质保：24个月
参数配置

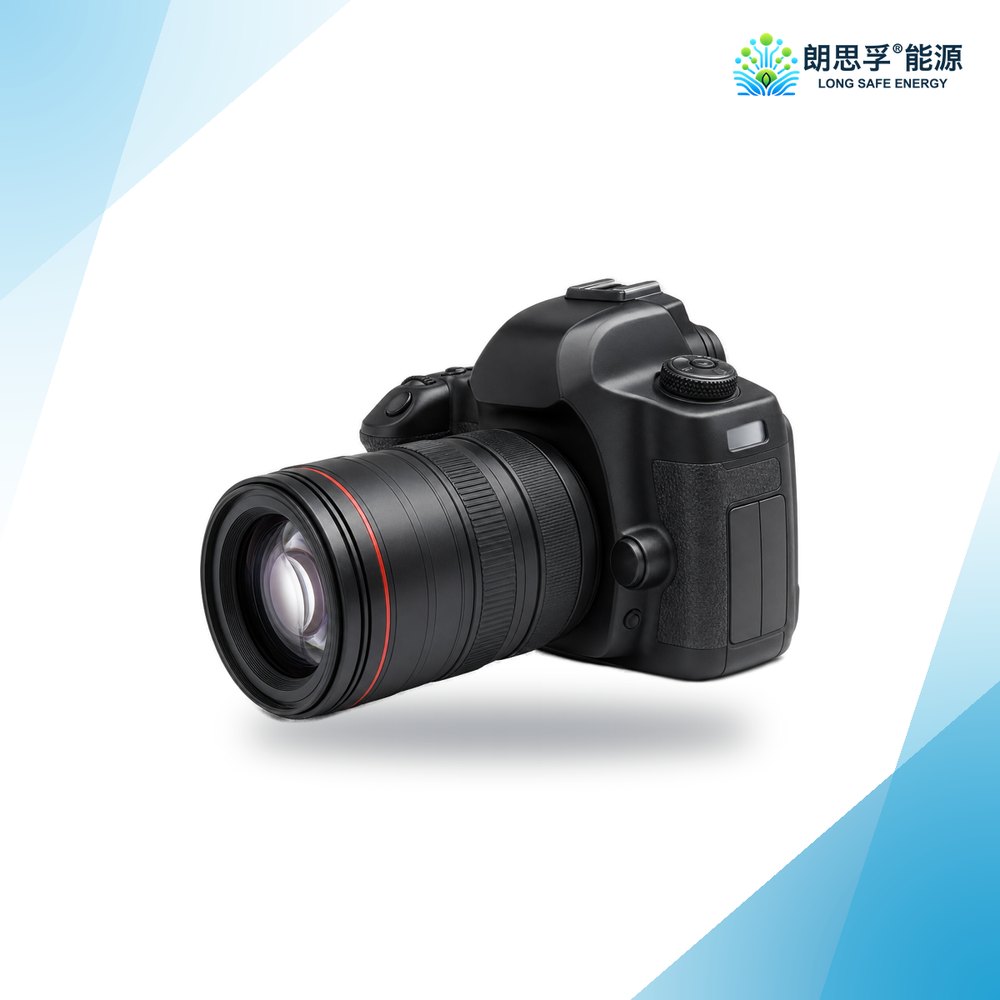

| 总像素 | 3000万 |
|---|
| 感光芯片 | CCD 科研级 |
| 红外芯片 | 朗思孚专用高感红外芯片，99.8%红外折射率 |
| 红外镜头 | 400万像素；95%取景画面覆盖；电子光圈；EL成像色散率低于2% |
| 成像范围 | 有效隐裂成像 0～4000 x 6000mm （1～6块组件） |
| 对焦方式 | 全时暗光自动对焦 |
| 对焦点位 | 82点 |
| 对焦距离 | ≦5m 全自动对焦；达到0秒免对焦能力 |
| 弱光拍摄 | 低于 100W/㎡辐照度 |
| 红外线处理波段 | 灯光/月光/星光 对检测无影响 |
| 检测速度 | 1～30s可调；最快成像速度3s |
| 感光精度 | 可在1A弱电流呈现清晰隐裂成像 |
| 成像精度 | 0.5mm/pixel |
| 视频检测 | 扫描式EL隐裂视频录制 |
| 传输方式 | 150米无线传输，稳定可靠 |
| 相机电池 | 2400mAh，大容量锂电池 |
| 相机内存卡 | 32G 90MB/S |
| 云存储 | 检测软件内检测图可自动存储云端，云端内存不低于10GB |
|---|
| 数据处理 | EL成像图可进行剪辑、标记、缺陷分类、电站整体建模处理、数字孪生、电站发电量预估、电站运维文件保存等功能 |
| Ai识别跑图 | 可进行不低于20万张/次的批量Ai缺陷识别跑图，速率优于100ms/张图，并生成Ai图文检测报告 |
| 电站建模 | 可对不同电站进行底图建模与CAD嵌入式建模 |
| EL消缺 | 可针对电站建模管理进行EL定位消缺管理 |

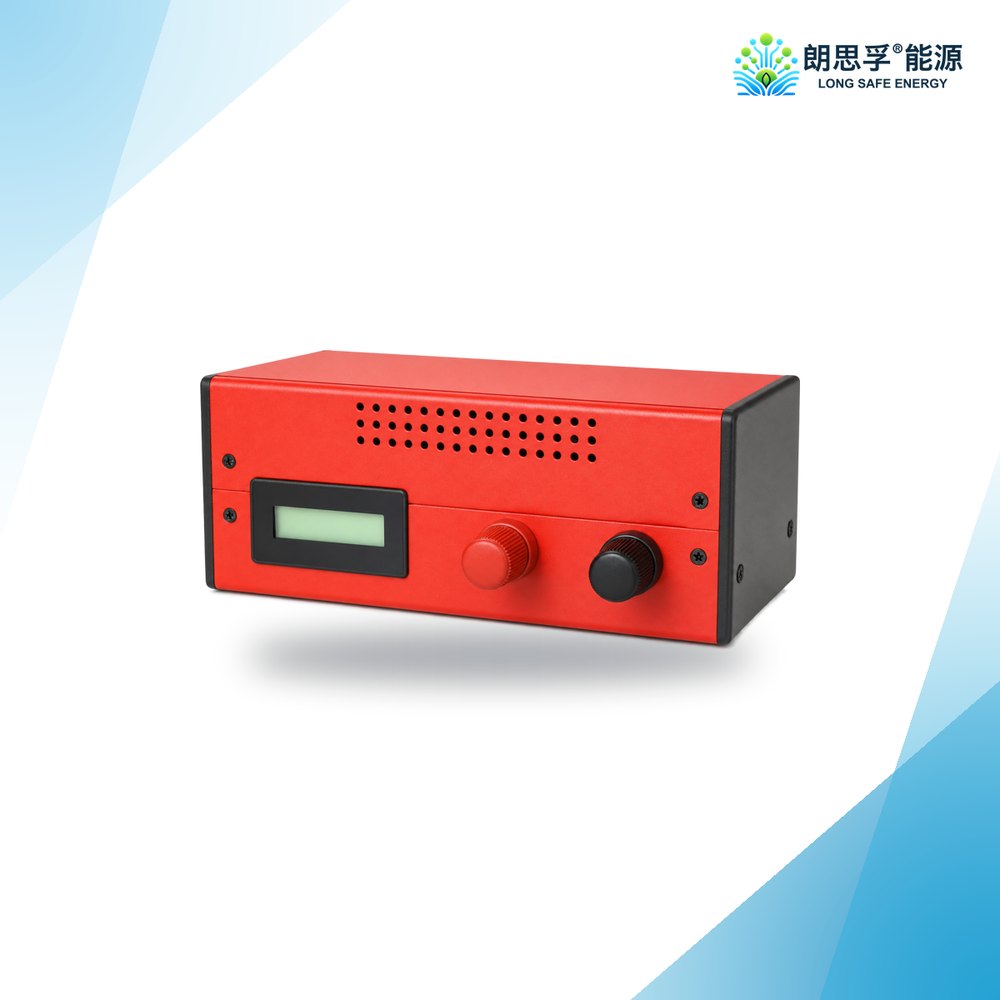

| DC移动电源 | |
|---|
| 电芯容量 | 30AH（进口） |
| 输出功率 | 0～1000W |
| 储能续航 | 持续续航＞5H，间接续航＞1500块组件（500W组件实测数据） |
| 面板数显 | 电量LED数显 |
| 上电方式 | M4接触式 |
| 输出方式 | WiFi无线控制，APP联控相机一键检测 |
| EL智能检测 | 0～1000秒（可调）自动断电 |
| WiFi模块 | 30米无线操控范围，电池可更换 |
| EL短路控制 | 电源短路瞬间保护，并可一键恢复工作状态 |
| 逆电流保护 | 抗光伏板逆电流倒灌电源 |
| 稳态控制 | 恒定输出电流电压功率，不受储能电量影响 |
| 电路保护 | 恒温散热，漏电保护，过载保护，绝缘保护，低温保护 |
| 电源重量 | ＜8kg |
| EL 组串电源 | |
|---|
| 电能参数 | 0～1500V；0～5A；7.5KW；AC380输入 |
| 电能精度 | ±0.1V；±0.01A |
| EL上电特性 | 高低电流一键切换上电 |
| 高低电流同步成像 | 一键检测，自动切换高低电流并自动拍2张照片，电流电压自动水印覆盖 |
| 无线控制 | APP无线控制电源参数调节、通断电控制、电流电压调节 |
| 程控主板 | 自动控温电源内部温度散热 |
| 电路保护 | 短路保护，逆电流保护，漏电保护 |
| 电源重量 | ＜11kg |

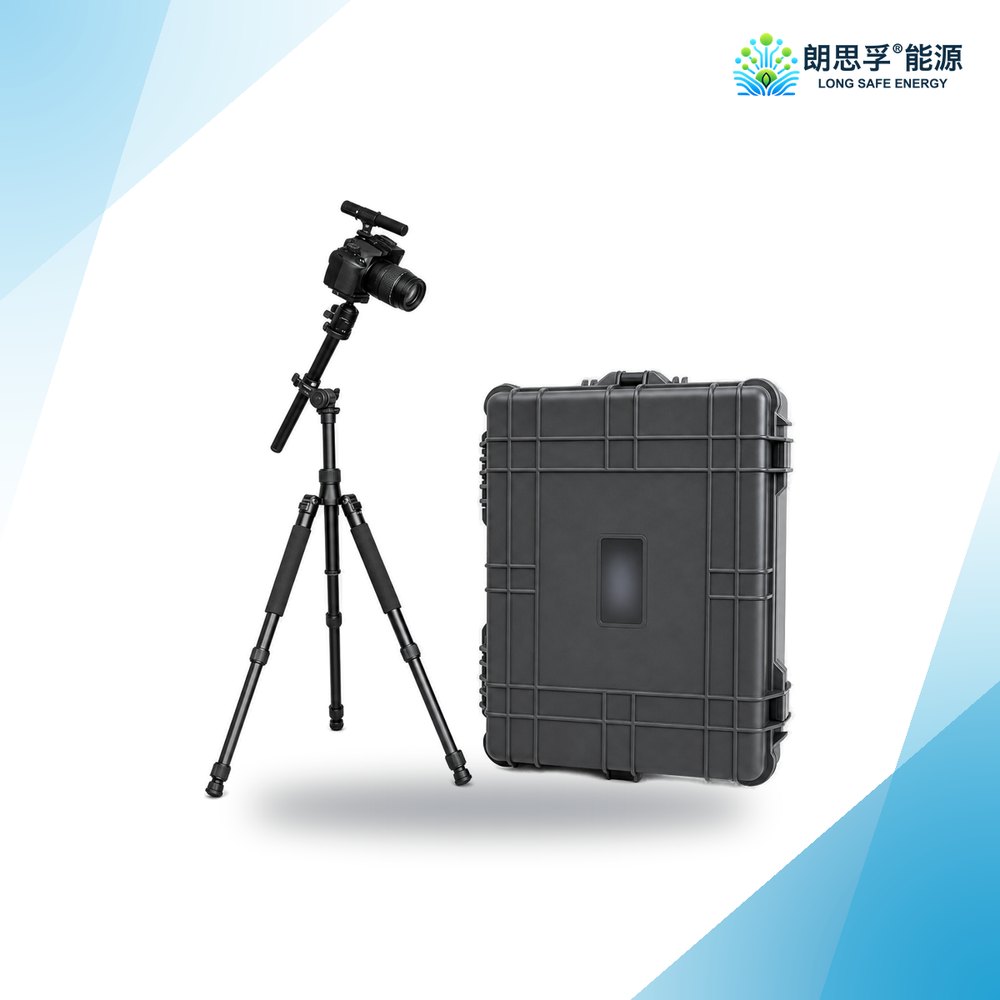

| 支架系统 | |
| 高度 | 3米 |
| 材质 | 碳纤维 |
| 定位 | 十字激光；400nm；横纵＞5米覆盖范围 |
| 云台 | 720°摇臂云台 |
| PC台式机软件 | |
| 运行平台 | windows操作系统 |
| 软件功能 | 可调节EL主机参数；缺陷分9类保存并形成统计表；自动截图/优化/水印等图片处理；视频取景模式；每日图片文件夹自动生成；自动下载等 |
