产品简介 Introduction
LSF-US2.0 是朗思孚基于光伏组件 EL 电致发光原理研发的组串专用检测设备，可检测太阳能组件内部隐裂缺陷，保障光伏组件发电效率。设备构造简单、操作方便、便于携带，适用于流动性用户现场检测。
本机配套 3700 万级红外相机，具备 36 块组件的同步检测成像能力，搭配进口程控组串电源可完成整个组串的同步上电，检测更快速，适用于光伏电站全检项目以及水面、屋顶、厂房、山地等各类电站测试。
性能优势 Advantage
WiFi 无线传输 — 内置无线技术，由 iPad 平板等智能设备控制拍照与图片传输；支持两台设备同时连接相机，一台控制拍摄、一台监视，同步显示实时成像。
自动对焦 — 相机影像系统内置自动对焦技术，无需外置红外灯，测试过程免人工对焦，攻克 EL 无法自动对焦难题。
组件方阵检测 — 可同时测试多块组件平面方阵，电站检测更轻松快捷。

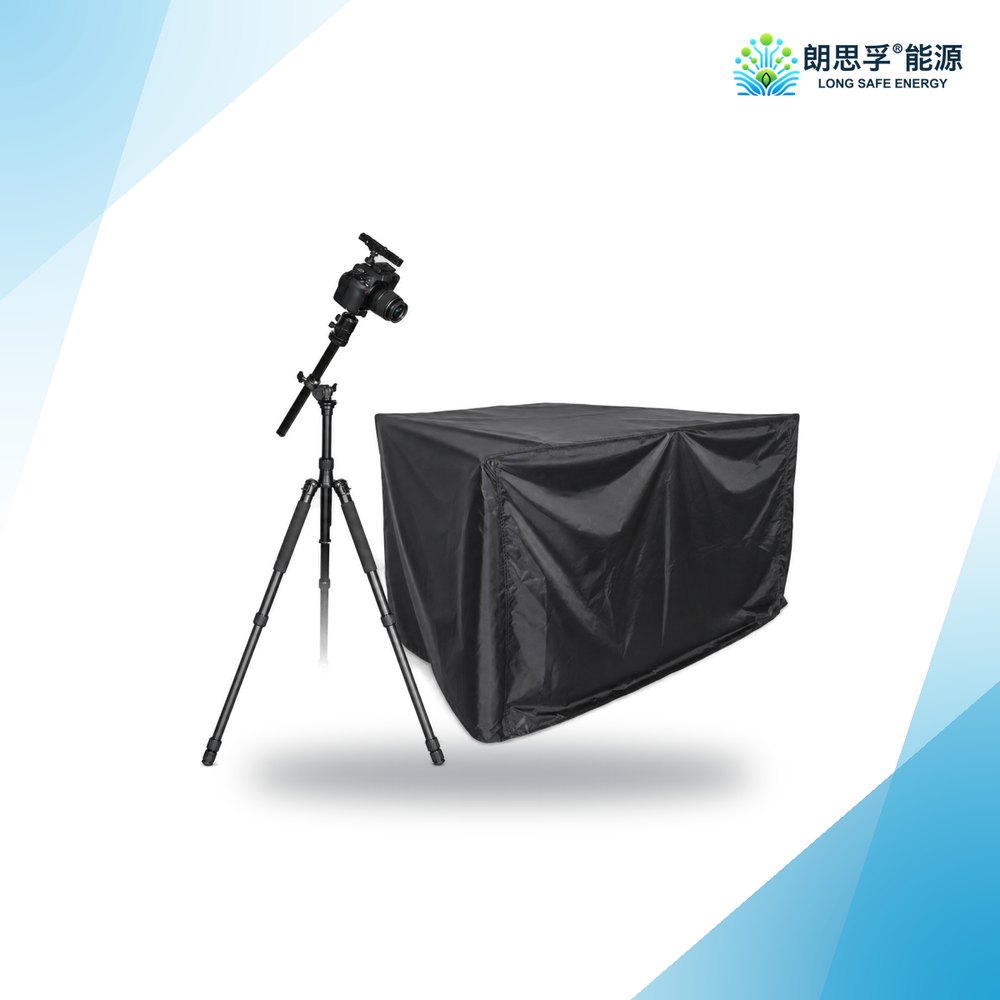

全天候测试 — 防红外暗室帐篷搭配滤光红外相机，实现 24 小时全天候测试。
高性能移动电源 — 朗思孚自主研发的离线/在线二合一移动电源，让无线操控测试更安全便捷。
视频扫描测试 + 全景定位 — 全景加测距功能可校准整块组件在镜头拍摄范围内，夜晚支架多组件测试视野全景校准更快。

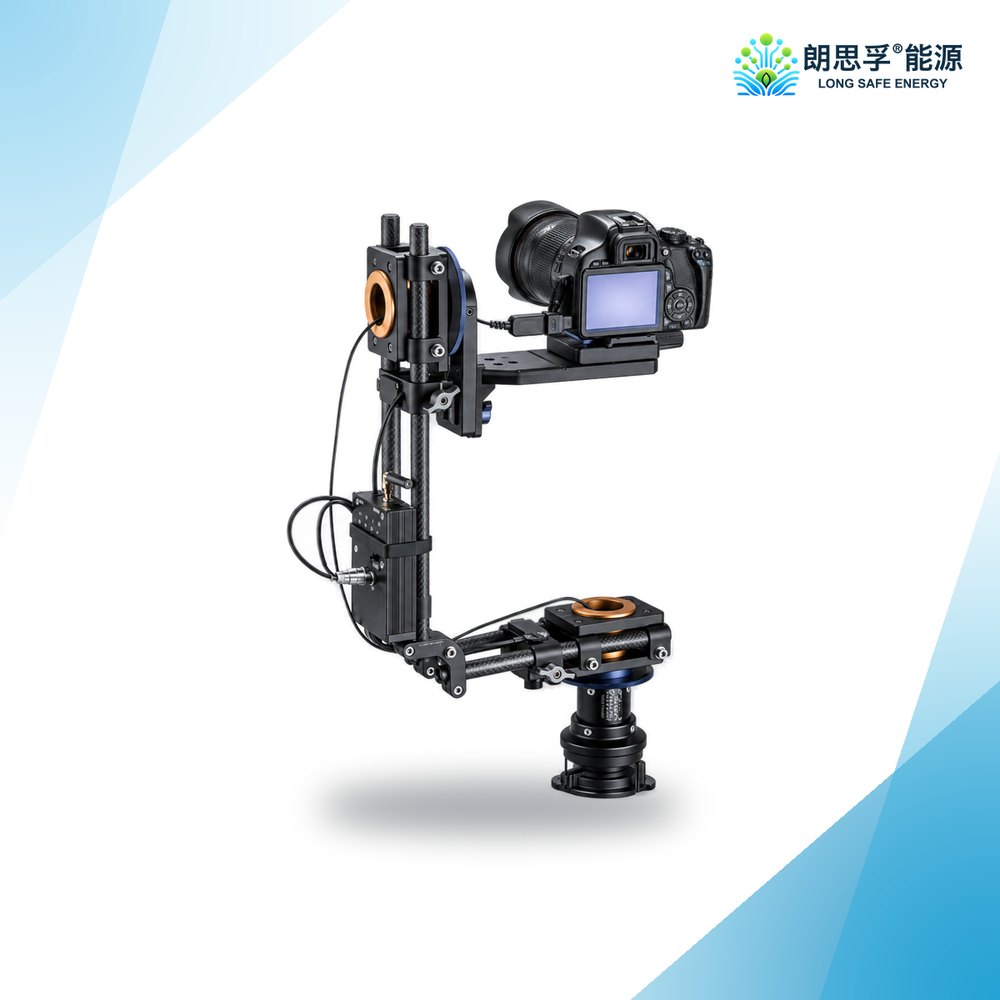

720° 无线电动云台 — 支持远端离机拍摄控制，随时调整拍摄角度。
专业级 Ai 识别软件 — 配套朗思孚 Ai 识别诊断软件，自动识别并标记缺陷。
参数配置
| 光学模块 | |
|---|---|
| 相机像素 | 3700万（可升级选配4500万像素） |
| 分辨率 | 7360*4912 |
| 相机类型 | 进口工业级红外探测器 |
| 感光芯片 | CMOS 科研级高感 |
| 感光尺寸 | 35.9*24mm |
| 红外芯片 | 朗思孚专用高感红外芯片，99.5%红外折射率 |
| 红外镜头 | 500万像素；高感高透红外滤片；EL成像色散率低于1% |
| 成像范围 | 有效高清隐裂成像 0～6000 x 4000mm （1～12块组件）；有效混档衰减成像 0～30000x7000mm （1～26块组件） |
| 对焦模式 | 内置全时暗光自动对焦传感器模块 |
| 对焦点位 | 95点全平面对焦系统；具备更高的倾斜角与侧面对焦能力 |
| 对焦距离 | ≦7m 全自动对焦；达到0秒免对焦能力，在暗光环境下可呈现精细的EL图像 |
| 弱光拍摄 | 低于 300W/㎡辐照度 |
| 红外线处理波段 | 屏蔽600um以下光线对检测造成影响 |
| 锁相解析 | 同步EL相机与EL电源检测频率，达到最优成像画质 |
| 光学屏蔽 | 灯光、月光、星光、凌晨傍晚低辐照太阳光对测试无影响；400辐照以上需防红外模块、400辐照以下可直接测试 |
| 检测速度 | 0.1～60s可调 |
| 检测时效 | 3min/1组串（实测） |
| 感光精度 | 0.1A～1A弱电流下可进行高清内部缺陷成像 |
| 检测精度 | 电池片级 0.1mm/pixel；组件级 0.3mm/pixel |
| 4K EL-视频扫描 | 红外感光视频镜头；可实现手持视频隐裂动态扫描式检测 |
| 相机电池 | 1900mAh |
| 相机内存卡 | 64G 100MB/S |
| EL-Ai检测软件 | |
|---|---|
| 平板电脑 | iPad 9.7英寸 64G |
| 5G Wi-Fi信号 | 200米无线控制设备检测；具备抗电池干扰能力；传输速度1～5秒（原图） |
| 通讯协议 | 无线图传 10MB/S；可调节红外相机检测参数；可调节EL检测电源参数 |
| APP软件平台 | Android、IOS、window |
| Ai缺陷识别 | EL图像缺陷自动识别、自动分析并标记、Ai识别后批量生成图像插入式检测报告与组件定位报告 |
| WI-FI频率 | 5GHz 抗电磁干扰 |
| 传输距离 | 50～200米 |
| 传输速度 | ＜5s |
| 画质调节 | 高精品质 >10MB；标准品质 5～10MB；压缩品质 <5MB |
| 相机参数场景模式 | 一键设置隐裂、破碎片、低效率片等不同检测场景参数 |
| EL一键联控检测 | 一键检测，同步操作相机拍照与EL电源上电 |
| 视频扫描功能 | 软件切换视频扫描与拍照模式，进行EL视频扫描检测 |
| 条码录入功能 | 扫码器录入、手动录入、调用摄像头扫码录入；条码自动匹配为图片名称 |
| 水印功能 | 检测日期与时间均可选择性显示在EL测试图上 |
| 图片加密功能 | 所有检测数据默认自动保存，并同时备份SD卡与相册 |
| Ai正摄 | Ai识别EL图像，去除背景自动矫正至方正图像 |
| Ai测量 | Ai计算隐裂长度与面积 |
| 项目管理 | 手动/自动生成项目文件夹，按电站名称与日期分类管理 |
| 图像报告Ai生成 | Ai按项目自动生成EL图像检测报告 |
| 定位报告Ai生成 | Ai按项目自动生成EL图像电站定位报告，便于溯源消缺 |
| SaaS云平台上传 | EL检测图像可上传至朗思孚云平台进行图像存储，并拓展电站管理功能 |

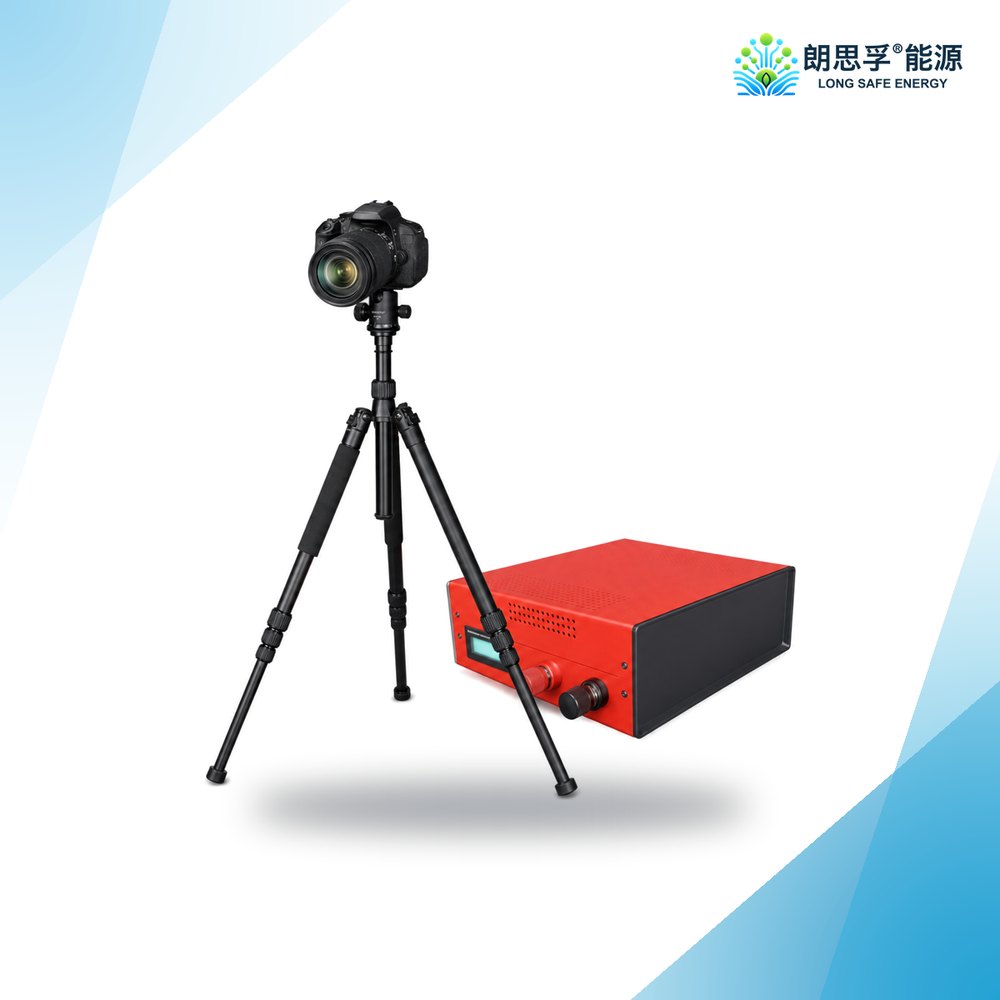

| 移动电源 | |
|---|---|
| 电芯容量 | 30AH 高性能锂电池 |
| 输出功率 | 50～900W（持续续航＞5h，间接续航＞1300块组件） |
| 电流电压 | 根据组件规格自适应匹配电流电压上电 |
| 上电方式 | M4接触式 |
| Wi-Fi控制 | 可通过EL-APP软件控制电源输出与定时通断电 |
| 断电方式 | 长时间通电；延时断电（时间可设置） |
| 电源屏显 | 电量LED数显 |
| 逆电流保护 | 阻抗光伏板电流倒灌，可设置阀值自动断电，保障人身安全 |
| 短路保护 | 光伏板短路测试电源自动断电，防止击穿组件 |
| 恒温功能 | 温度超过45度（安全工作温度）自动降温 |
| 电源重量 | ＜5kg |
| 电源体积 | 长220深400高180mm |

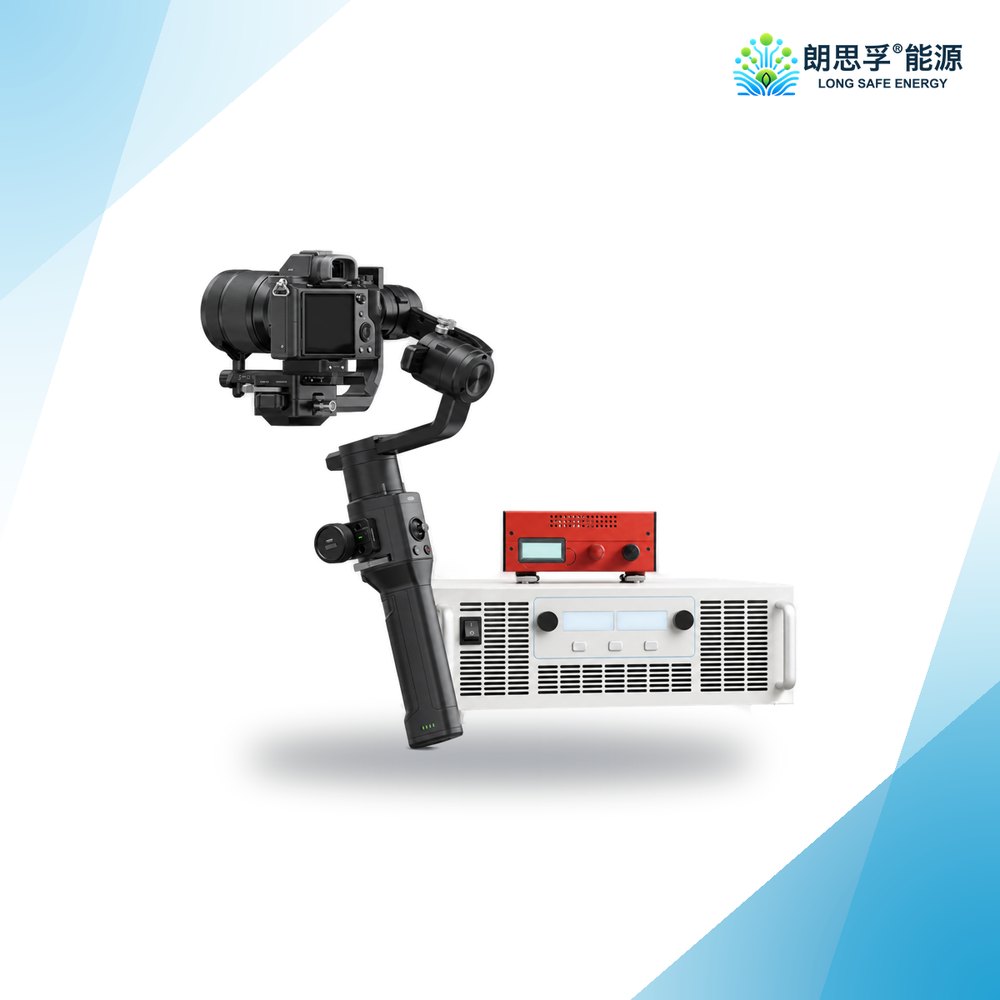

| Wi-Fi 程控EL组串电源 | |
|---|---|
| 输出电压 | 0～1500V |
| 电压精度 | ±0.1% |
| 输出电流 | 0～5A |
| 电流精度 | ±1% |
| 最大负载功率 | 7500W |
| 输出稳定性 | ±0.05% |
| 上升时间 | 100ms（满量程的5～95%） |
| 输入电压 | 220VAC / 380VAC（出厂前选定） |
| 输入频率 | 50/60Hz |
| 程控短路保护 | 光伏组串反接短路保护，预防击穿二极管 |
| 程控缓冲保护 | 缓冲式组串通断电，预防大电流直上击穿光伏板 |
| 程控逆电流保护 | 程序阻抗组串电流倒灌，保障人身安全 |
| 程控稳态输出 | 根据组串不同功率组件自适应匹配电流电压 |
| EL特性 | 可完成1～26块（15KV内组串）同步供电；可在汇流箱、逆变器、组串终端接入供电 |
| 安全保障 | 程控控温可确保内部温度控制45°C以下；接地漏电保护；过载熔断保护 |
| 重量 | < 15kg |

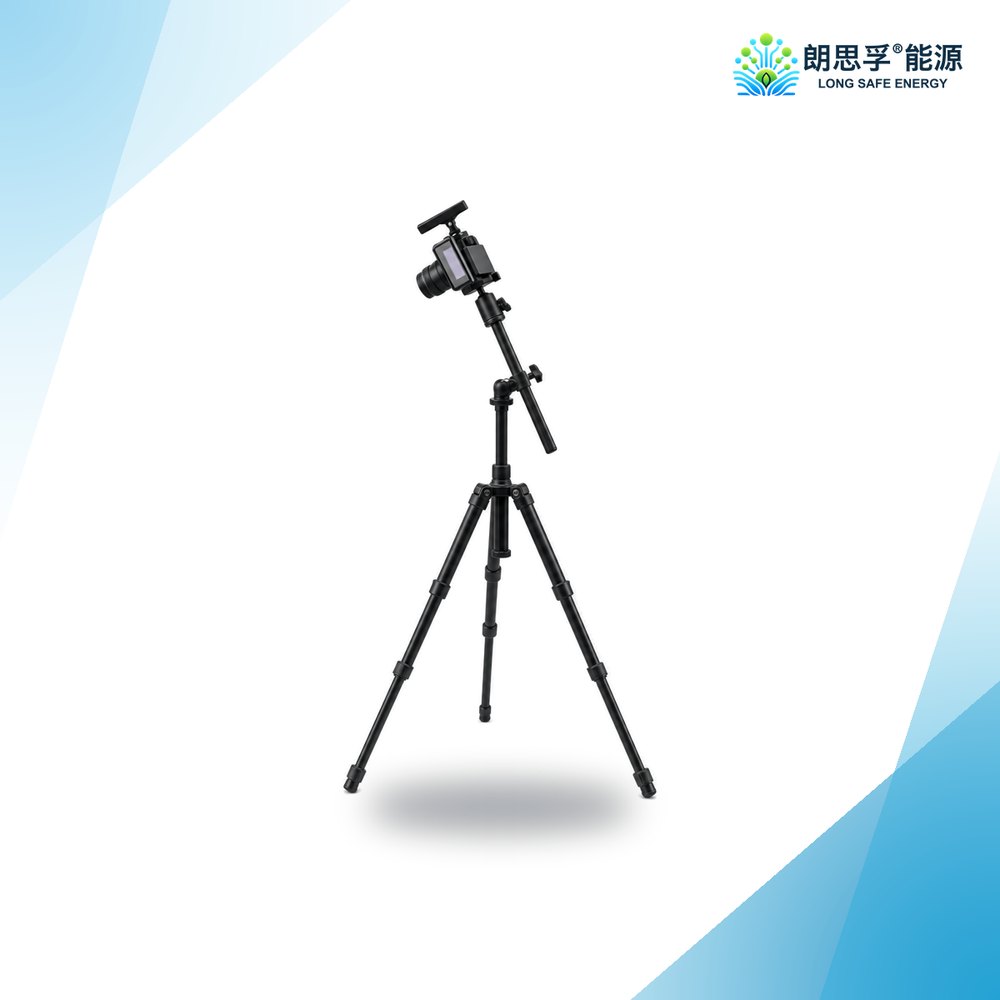

| 支架系统 | |
|---|---|
| 高度 | 3米 |
| 材质 | 碳纤维 |
| 云台 | 720°检测云台 |
| 摇臂横杆 | 720°俯拍检测 |
| 适用地形 | 全地形通用，安装前与支架上组件通用检测 |
| 全景定位功能 | 十字激光定位；自动测距；锂电续航8h |
| 检测定位 | 可精准定位1～26块组件的同步检测 |
| 校准 | 仪器可发出十字校准光线，实现多组件检测的中心点快速校准定位，覆盖横纵0～20m，光线不影响EL成像可常开 |
| Wi-Fi 组串控制器 | |
|---|---|
| 电压范围 | 0～1500V |
| 电流范围 | 0～30A |
| 控制方式 | 200米无线控制 |
| 组串切换 | 20路组串同步切换控制 |
| 数显指示灯 | 电量显示，支路上电显示 |
| 储能时间 | >20小时 |
| 上电接口 | MC4（组串逆变器）；鳄鱼夹（汇流箱）；MC4（组串端） |
| 适用环境 | 沙漠、高原、屋顶、丘陵、山坡、厂房、雪地、大棚、农光互补、渔光互补、风光互补等各种环境 |
|---|---|
| 保修政策 | 全国联保；质保范围内24H问题响应，48H提供解决方案 |
| 质保时间 | 一年质保 |
