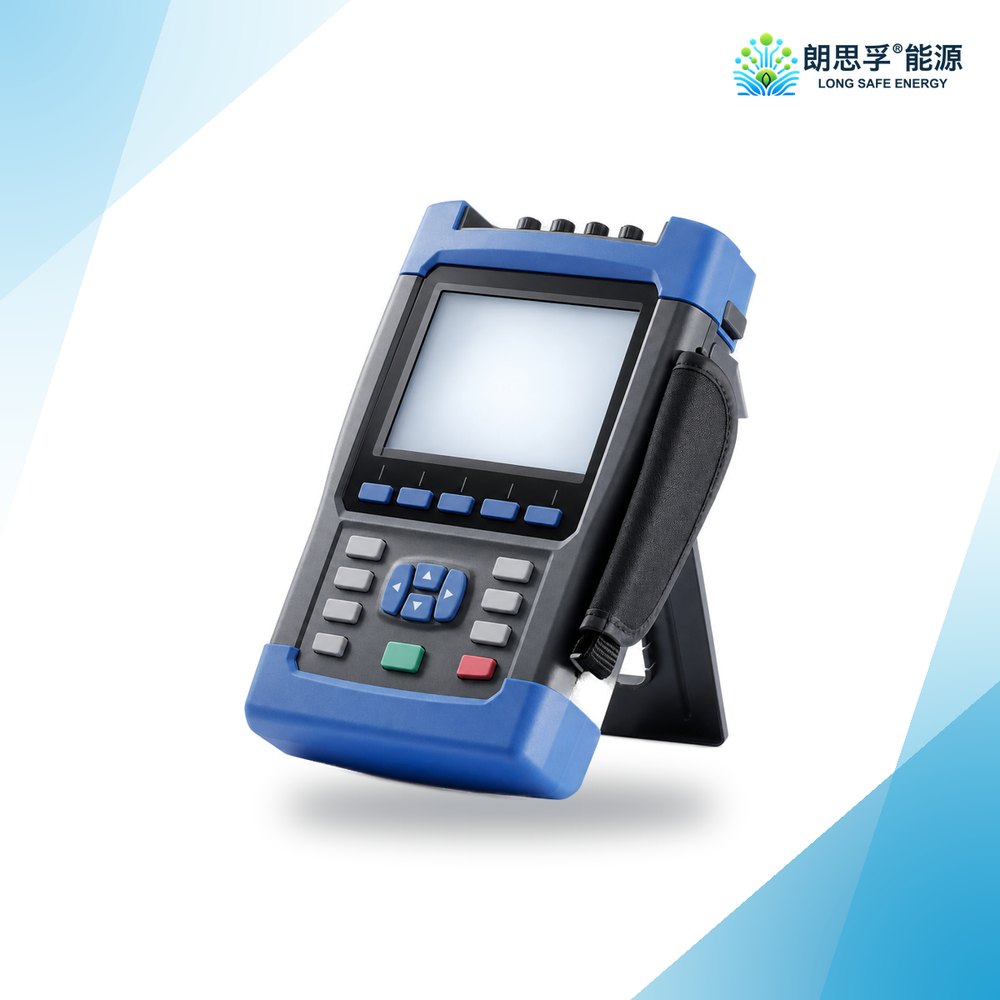

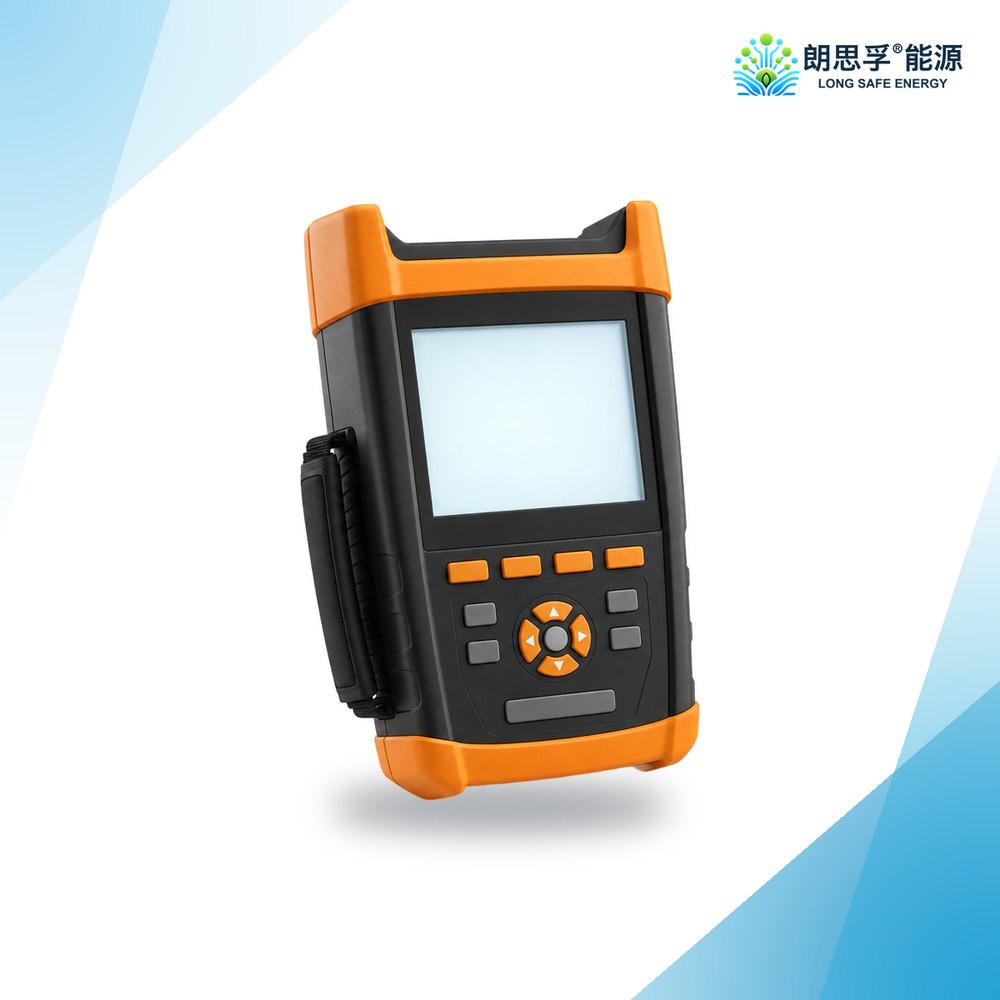

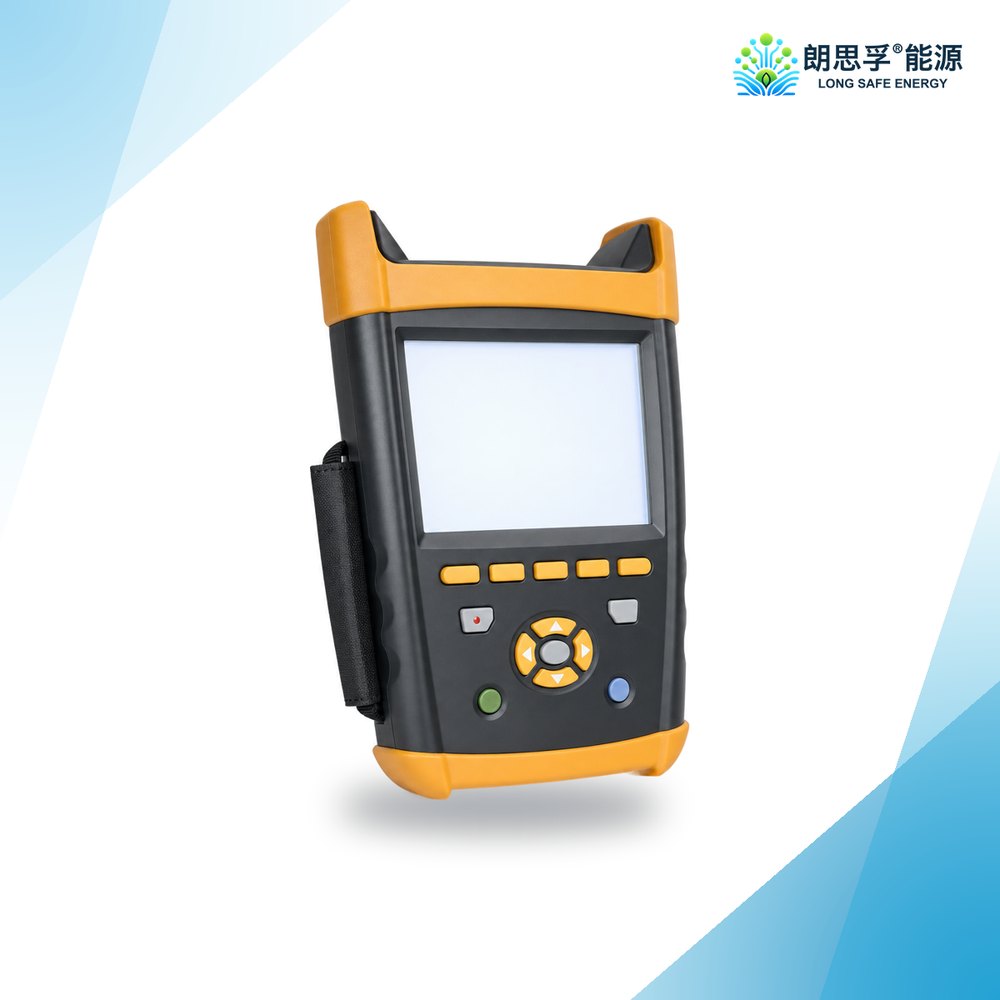

Module Power Tester (200V/30A)

产品简介 Introduction

LSF-I2 是朗思孚推出的标准组串式功率测试仪，可精准完成从单组件到组串的功率检测与 IV 曲线测试，并计算 STC 下的标准功率转化率。整机采用中文操作界面，携带方便，配备高精度辐照度计与温度传感器，检测快速精准，可作为第三方检测机构与电站运维的首选型号。本机为国产化配置，一键式检测模式操作简单，售后时效成本与维护成本较进口配置更具优势。

性能优势 Advantage

无线连接·便捷测试 — 主机与探头之间采用无线连接，提供最大 25 米的无线通信连接功能，让测试更为便捷。配套具备专利技术的探头盒与温度探头安装支架，可快速将探头安装到电池板上，并提供条码扫描功能实现组件智能识别。

高亮触屏·丰富接口 — 高亮、阳光下可视的彩色液晶显示，触摸屏加键盘操作，含丰富外设接口；机内存储器可存储超过 2000 幅测试波形，内置 SD 卡插槽支持存储扩容。采用 WINCE 图形系统，多国语言可选。

PC 分析软件 — 提供用户分析软件，可通过同步软件经 USB 线缆将主机数据拷贝至 PC 端进行分析与打印输出；支持室外低照度伏安特性测试，并提供标准 STC 测试条件修正。

高压隔离·宽压测试 — 内部具备高压隔离电源设计，宽电压测试范围，最大短路电流测试到 20A，提供高达 4kW 的光伏组件测试功能；自动量程切换功能，带过压过流保护，并提供可设定的自动连续测试功能。

丰富修正数据库 — 内置覆盖大多数组件生产商产品的修正模型数据库，为测试结果的转换比对提供参考，并支持手动添加测试修正模型；具备组件发电量测试功能，可适应 IEC61853 规定的组件鉴定测试，并提供高达 400 点的高分辨率测试模式及符合 Modbus/tcp 协议的以太网监视功能。

符合标准

IEC 61215-2005、IEC 61646-2008、CGC/GF003.1:2009、GB4793.1-2007/IEC 60010-1、IEC 60904-2 2007、IEC 60891-2009、IEC 61853-2011；通过 CE 及 ROHS 认证；经中国计量科学研究院验证，电压、电流测试准确性均优于 0.2%。

参数配置

主要测试指标
电压量程	5V～200V
电压测试精度	0.1V
电压测试准确度	±0.5%±0.2V
电流量程	0.1～30A
电流测试精度	0.001A
电流测试准确度	±0.5%±0.02A
最大功率测试重复性	±0.5%±3W
最大功率测试范围	10W～4kW
转换到STC下最大功率准确性	优于±3%±1W

环境与温度
环境温度检测范围	-30℃～100℃
电池温度检测范围	-30℃～100℃
温度测试精确度	±1℃
辐照度测试范围	0～1800W/㎡
辐照度测试精度	优于±3%
与主机通信接口	RS232串口、蓝牙

探头参数
长×宽×高	166×83×33mm
重量	450g
电源	4节AAA电池

主机参数
供电方式	内置锂电池/电源适配器
电池类型	14.8V/4400mAH
电池供电时间	10 小时
长×宽×高	296×186×75mm
重量	2.3kg
工作温度	-10℃～50℃
存储温度	-20℃～60℃
湿度	5～95%RH

测量范围（整机）
电压测量范围	5V～1000V（开路电压大于15v）
电流测量范围	0.1A～12A
最大功率测试范围	50W～10KW
