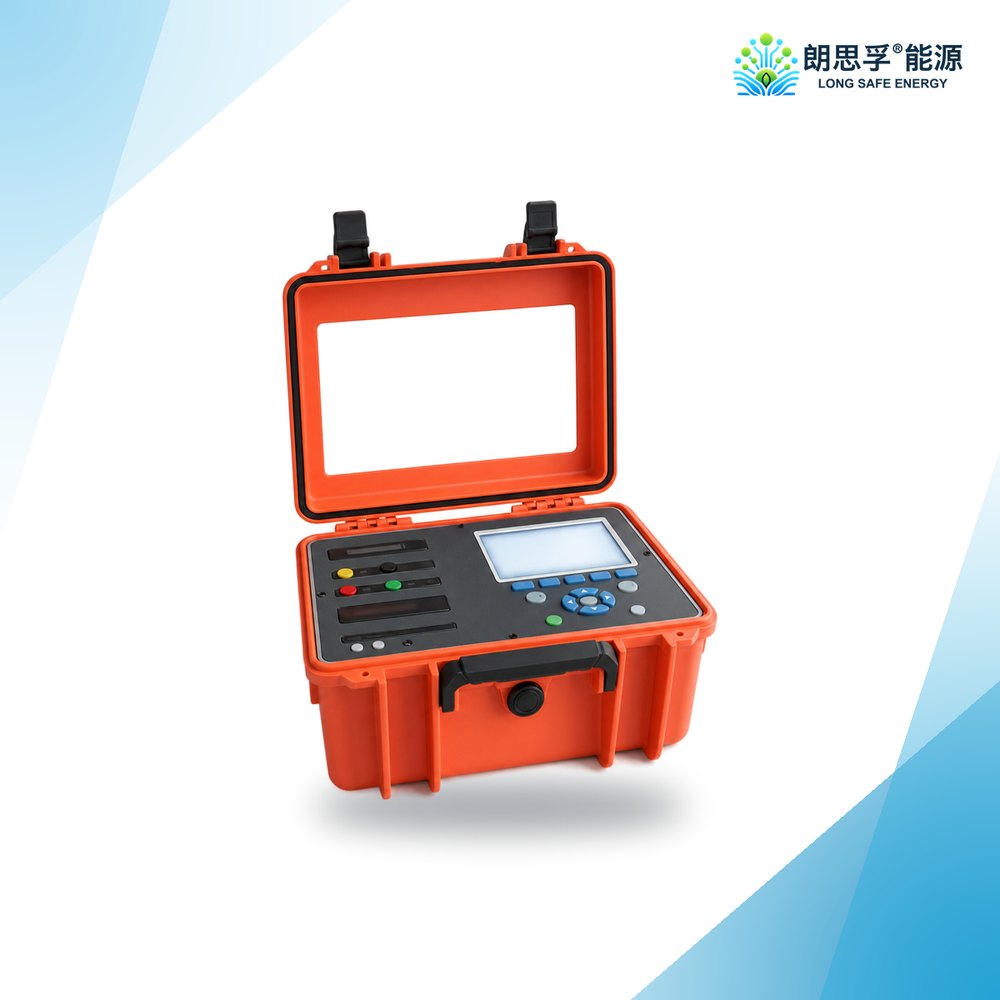

Portable IV Tester (1500V/30A)

产品简介 Introduction

LSF-I3 是朗思孚推出的标准组串式功率测试仪，可精准完成从单组件到组串的功率检测、IV 曲线测试、STC 下标准功率转化率计算以及光伏电站系统 PR 值测试。整机采用中文操作界面，携带方便，配备高精度辐照度计与温度传感器。本机为国产化配置，采用一体式封装机体，一键式检测数据导出，单块组件/组串检测速度 10 秒完成，内置多种光伏电池板规格数据可一键导入，减少不同规格组件切换检测的繁琐。

性能优势 Advantage

远距无线连接 — 主机与探头之间采用无线连接，提供最大 100 米的无线通信连接功能；配套具备专利技术的探头盒与温度探头安装支架，可快速将探头安装到电池板上，并提供条码扫描功能实现组件智能识别。

高亮触屏·丰富接口 — 高亮、阳光下可视的彩色液晶显示，触摸屏加键盘操作，含丰富外设接口；机内存储器可存储超过 2000 幅测试波形，内置 SD 卡插槽支持存储扩容；采用 WINCE 图形系统，多国语言可选。

高压隔离·大功率阵列测试 — 内部具备高压隔离电源设计，宽电压测试范围，最大开路电压测试到 1500V，提供高达 30kW 的光伏阵列测试功能；自动量程切换功能，带过压过流保护，并提供可设定的自动连续测试功能。

辅助 EL 判定 — 光伏电池板破片贯穿整个电池片时，通过伏安特性测试可清晰呈现功率损失，辅助 EL 检测从而判定组件是否可继续使用；STC 标称参数转化测试可匹配当前 95% 以上光伏电池板规格，快速切换不同规格组件参数并自动计算发电效率与转化率。

科研级监视 — 具备组件发电量测试功能，可适应 IEC61853 规定的组件鉴定测试；提供高达 400 点的高分辨率测试模式及符合 Modbus/tcp 协议的以太网监视功能，适应科学研究需要。

符合标准

IEC 61215-2005、IEC 61646-2008、CGC/GF003.1:2009、GB4793.1-2007/IEC 60010-1、IEC 60904-2 2007、IEC 60891-2009、IEC 61853-2011；通过 CE 及 ROHS 认证；经中国计量科学研究院验证，电压、电流测试准确性均优于 0.2%。

参数配置

名 称	内 容
测试连接类型	4 线制连接
显示屏	640×480 6.5 英寸彩色 LCD(触摸屏)
电压测试范围	15～1500V
电流测试范围	0.5～20A
标称最大功率测试范围	10W～30kW
温度测试范围	-20～100℃
辐照度测试范围	0～1800W/m2
电压和电流测量精度	≤1%
接口	USB 口，RS232 接口
主机电源	AC/DC 适配器：电压范围 100V～240V（1.5A），频率范围 50/60Hz；直流：19V±2V（2.5A）；内部锂电池：14.8V，电池工作时间 15 小时（常温，低亮度，不测试）
探头盒电源	4 节 AAA 1.5V 电池
环境要求	工作温度：-10℃～50℃（电池充电：5℃～40℃）；存储温度：-20℃～60℃；相对湿度：5％～95％，无结露
外形尺寸及重量	D×W×H：390mm×300mm×200mm（主机）；重量：约 6kg（主机）
