Dual-Glass Module IV Tester (2000V/40A)

产品简介 Introduction

LSF-I4 是朗思孚标准型光伏组件 IV 曲线测试仪，可真实精准检测 2000V 范围内组件与组串的发电效率与转化率，解决主流市场 1000V20A 量程范围不够的问题；同时针对半片组件 20A 左右的工作电流测量，将量程扩容至 40A，可更好地完成组件测试。本机提供双玻电池片检测功能，组件及组串级双面双玻组件可通过多辐照算法屏蔽背板电能影响，只计算正面电池片发电效率与 STC 转化值，快速精准全面，可作为第三方检测机构与电站运维的首选配置。

性能优势 Advantage

0～2000V 高精度曲线测试 — 采用最新的电阻式测试模块，单组件检测更为精准，可最大测试 2000V 组串的 IV 曲线，以及 40A 组串的串并联测试。

多组串测试 — 光伏电站组串测试可快速测出光伏整串的发电效率、短路、发电量等，并快速筛选不同组串之间的电性能，从而分类 MPPT 参数，筛选逆变器组串效率，提高电站发电量。

双面双玻组件测试 — 可通过多辐照算法进行双面双玻太阳能电池组件测试，自动修正屏蔽背面电能，计算出正面电池片 STC 值，检测无需遮挡光伏板背面。

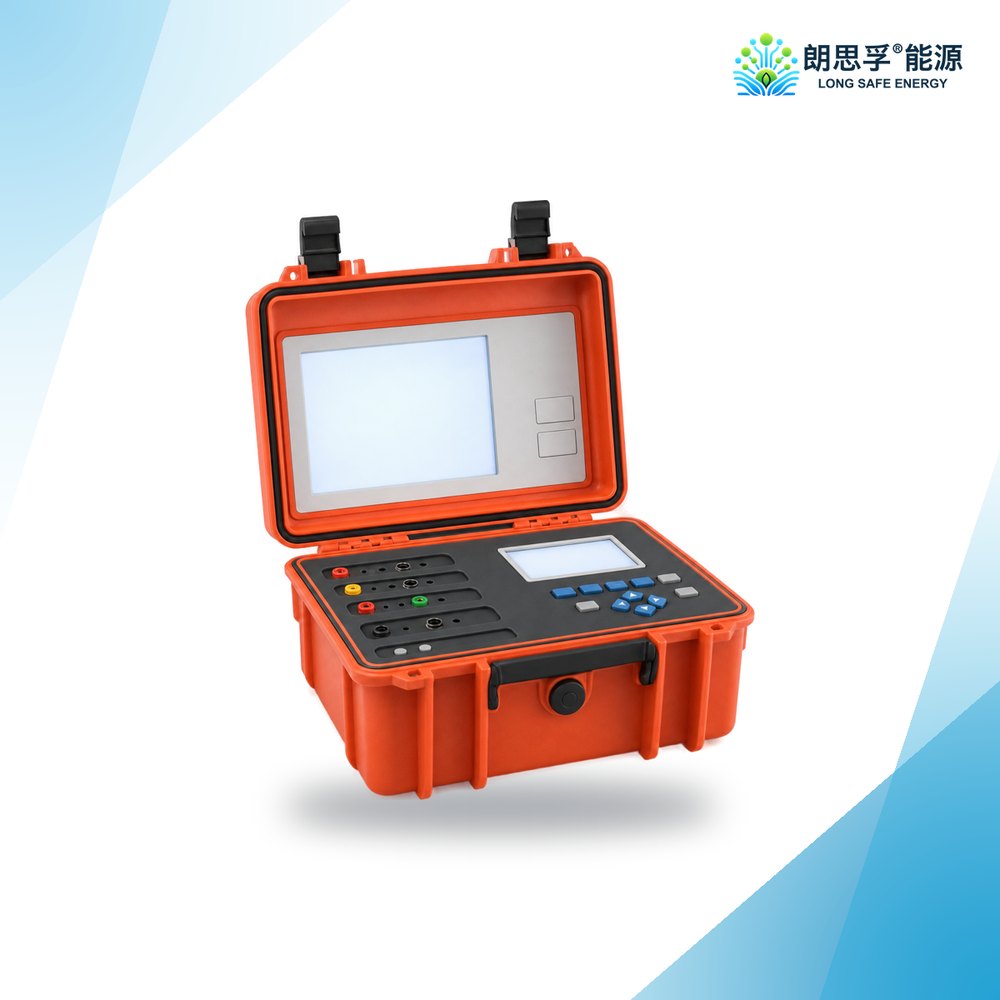

触屏面板操作 — 主机操作面板采用触屏加键盘的操作方式，高亮液晶屏幕可在阳光下更清晰显示；整机包含丰富的外设接口，提供多种拓展联机功能。

参数配置

类目	数值	指标
电压	测量范围	10V～2000V
	测量精度	0.1V
	测试准确度	±0.5%±0.2V
电流	测量范围	0.01A～40A
	测量精度	0.001A
	测试准确度	±0.5%±0.02A
最大功率测试	重复性精度	±0.5%±3W
	最大功率测试范围	50W～80KW
	转换到STC下最大功率精准度	优于±3%
温度	环境温度测量范围	-30°C～100°C
	电池温度测量范围	-30°C～100°C
	温度测试精准度	±1°C
辐照度	辐照度测量范围	0～1800W/m2
	辐照度测量精度	优于±3%
	辐照计扩容-双面测试	正面1个，背面2个（考虑背面辐照度不均匀性）

主机硬件配置
内置存储	20000条组件测试数据
数据传输/通讯接口	USB-A
显示屏	彩色触摸屏；LED：800x600pxl
防水等级	IP67（关盖子）；IP40（打开盖子）
测试周期	20s
数据点	2048点
平台系统	安卓
PV光伏组件数据库	可添加组件数据 >50000
主机电池充电	检测过程中回收光伏组串电流充电；外接电源 AC220
