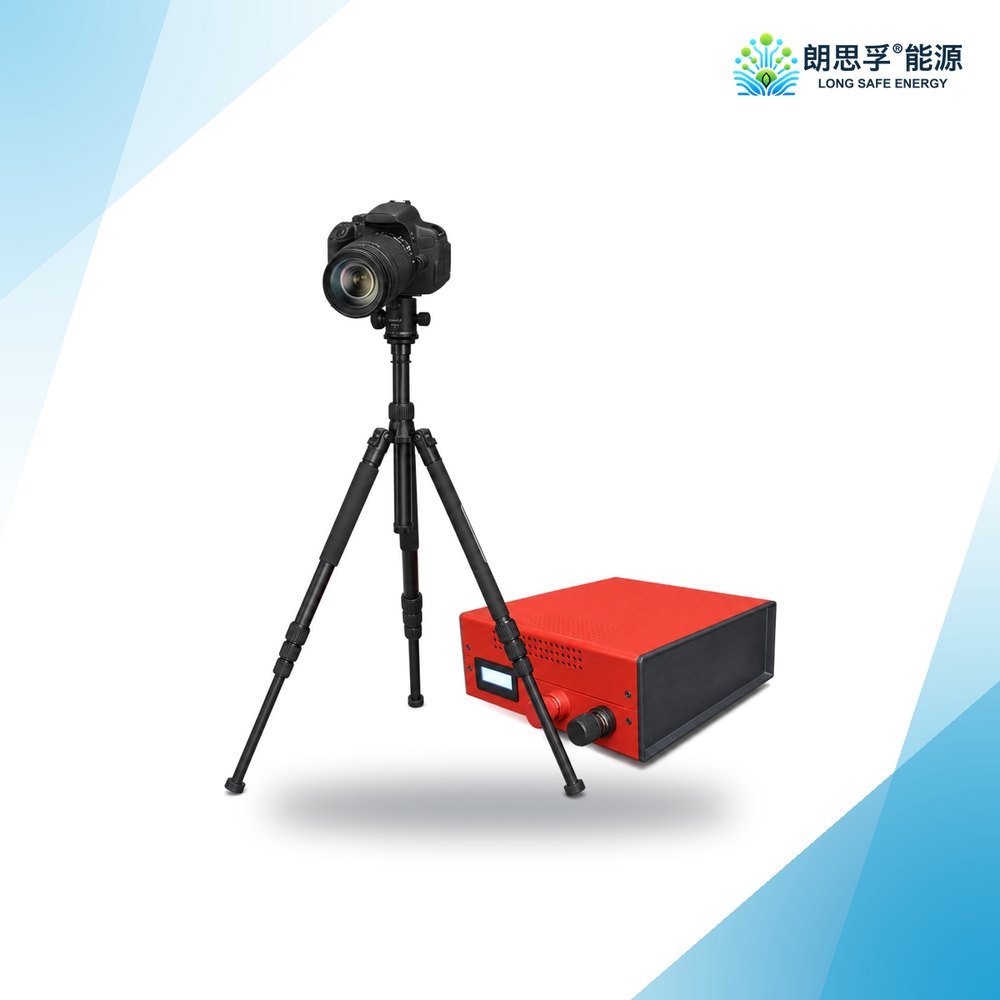

Portable EL Tester (Standard)

产品简介 Introduction

LSF-U2.0 是朗思孚自主研发的标准型便携式EL检测仪，用于检测太阳能组件内部隐裂等缺陷，帮助用户把控光伏组件发电效率。整机结构简洁、操作便捷、便于携带，适合流动性用户现场检测。设备采用进口核心芯片实现无线取景与远程控制，配合多平台 APP 可远程调节相机光圈、快门、ISO、测光、白平衡等参数，是面向电站组件与来料电池板的专属移动式检测设备。

作为朗思孚 LSF-U 系列的标配主力型号，LSF-U2.0 具备 3000 万有效像素，可更清晰地识别与分析组件内部隐裂等缺陷。测试更为便捷：白天在防红外暗室帐篷内检测，夜间无阳光时可直接以三脚架检测组件及支架上已安装组件。

性能优势 Advantage

WiFi 无线传输 — 内置无线技术，可由 iPad 平板等智能设备控制拍照与图片传输；支持两台设备同时连接相机，一台控制拍摄、一台监视，同步显示实时成像画面。

自动对焦 — 相机影像系统采用朗思孚自动对焦技术，测试过程无需人工对焦，也无需外置红外灯、测距仪等伪自动对焦设备，攻克 EL 无法全自动对焦的难题，测试更快速。

组件方阵检测 — 可同时测试多块组件平面方阵，使电站 EL 检测更加轻松快捷。

全天候测试 — 防红外暗室帐篷搭配滤光红外相机，实现 24 小时全天候检测。

移动电源 — 朗思孚自主研发的离线/在线二合一移动电源，让无线操控测试更安全便捷。

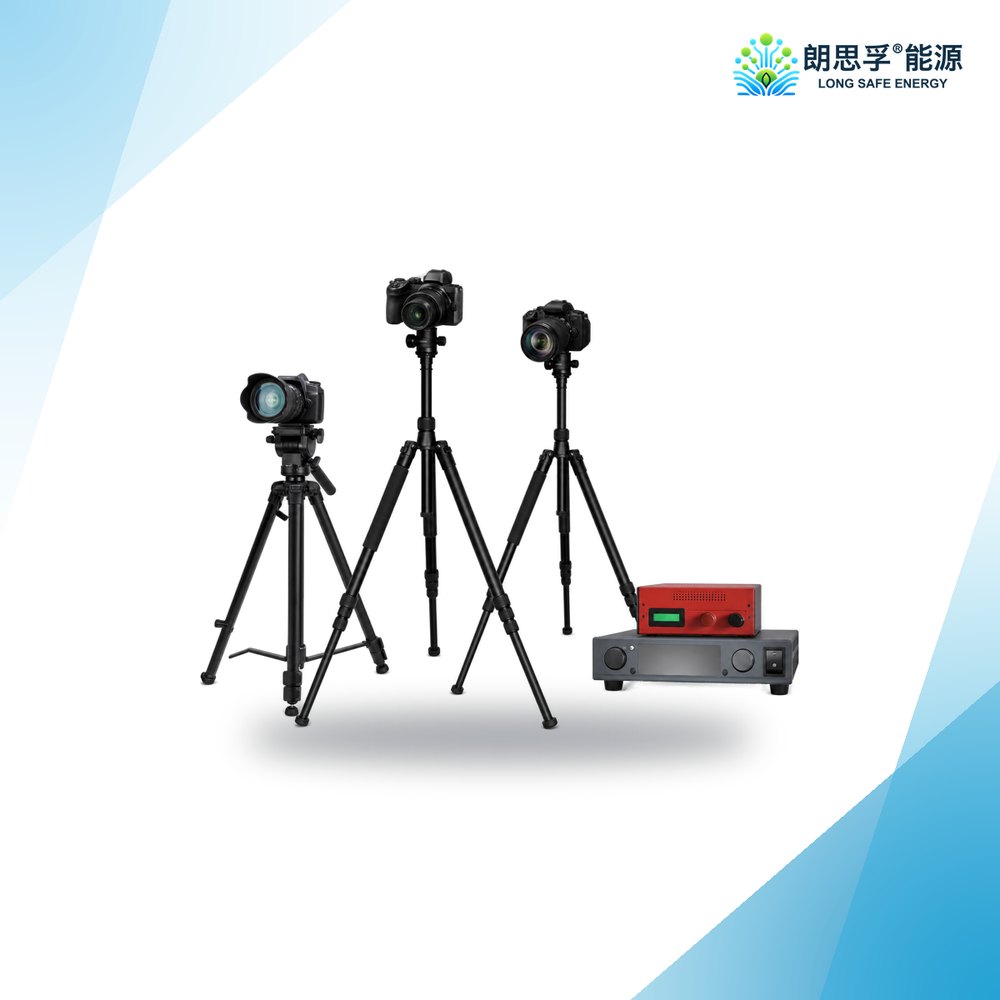

集成升级 — 可升级更高配置的相机与电源模组，实现多组件方阵同时上电一次性检测。

无线加密软件 — 150 米无线传输 WiFi 模块搭配自主研发的自动识别检测软件，功能齐全、操作智能，支持人工标记分类与 AI 自动识别，检测过程中即可建模，导出报告时自动生成定位报告。

缺陷识别与扫码定位 — 软件内即拍即点标记多处缺陷位置，缩短检测周期；支持平板扫码与扫码仪扫码拍照，自动录入组件编码并命名成像图；检测期间即可同步建模，一键导出定位报告。

参数配置 Standard

LSF-U2.0
可识别缺陷类型
隐裂、断栅、碎片、破片、烧结、虚焊、过刻、低效率片、混档、衰减、热斑衰减、PID
检测对象
安装前来料组件 / 电站到货检支架上安装完好的组件；晶硅组件、薄膜组件、钙钛矿
相机
3000万像素
100万像素 D20M 广角高感红外镜头
灵敏度：可检测出裂纹宽度小于0.2μm
曝光时间： 1/250~60s（自定义）
检测时间：0.1~45S（自定义）
成像精度 ＞0.2mm/pixel
对焦模式：全时暗光自动对焦
对焦精度：1~14栅线
有效范围：1~2块组件
滤光波段：可屏蔽灯光、月光、星光、太阳光（300辐照度以下）对测试的影响
平板电脑
10.2英寸、64G iPad
支架
3米碳纤维俯拍摇臂云台
EL检测软件
APP软件；安卓系统/IOS系统；可调节相机参数；组件条码录入；电站检测建模；视频预览测试；Ai缺陷自动识别并标记；Ai正摄自动截图EL图像；自动生成Ai识别诊断报告（插图）；自动生成EL定位报告；朗思孚云存储；朗思孚云识别批量跑图，可进行不小于20万张Ai批量隐裂识别诊断报告

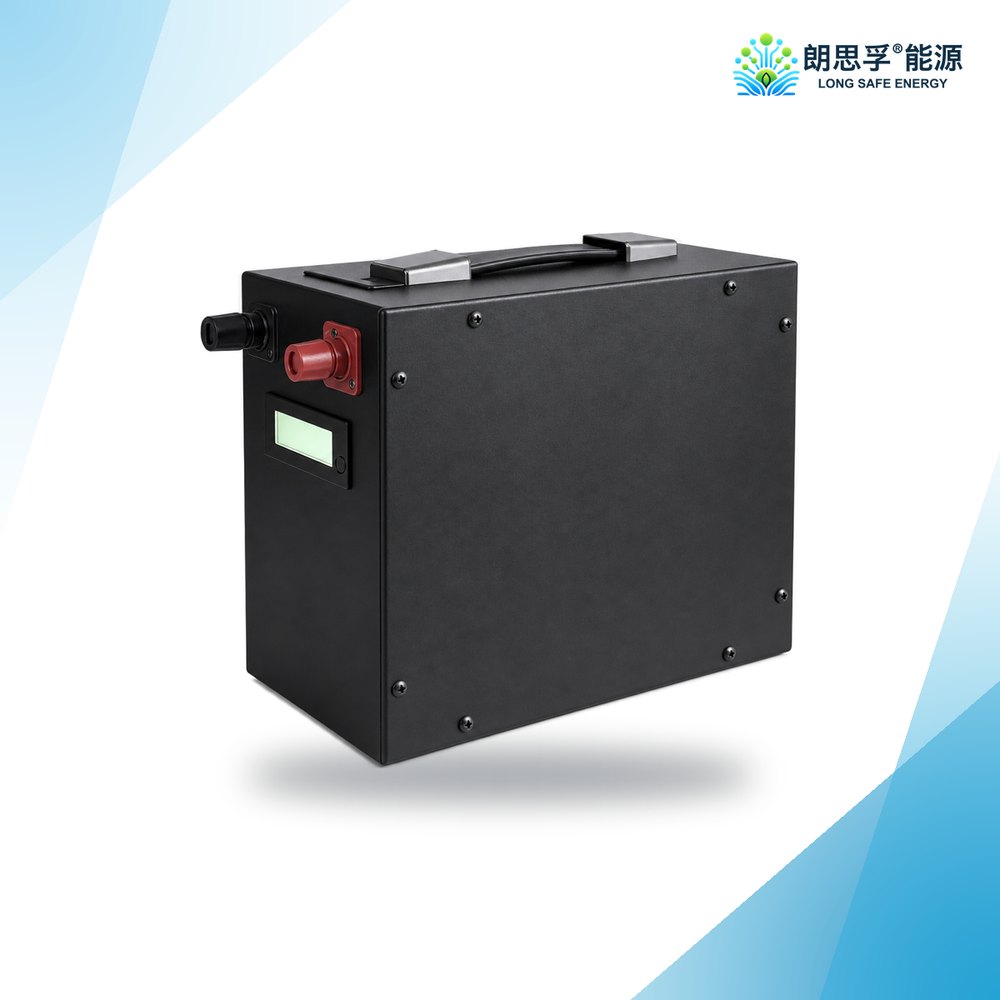

EL检测电源
电压电流调节：0～1500V；精度±1%；0～3A；精度±0.1%
储能：20AH（进口高性能锂电池）≥800块组件
电源EL测试特性：逆电流保护、过载保护、漏电保护、过热保护、防组件击穿保护
可检测环境
沙漠，高原，屋顶，丘陵，山坡，厂房，雪地，大棚，农光互补，渔光互补，风光互补，等各种环境
其他参数

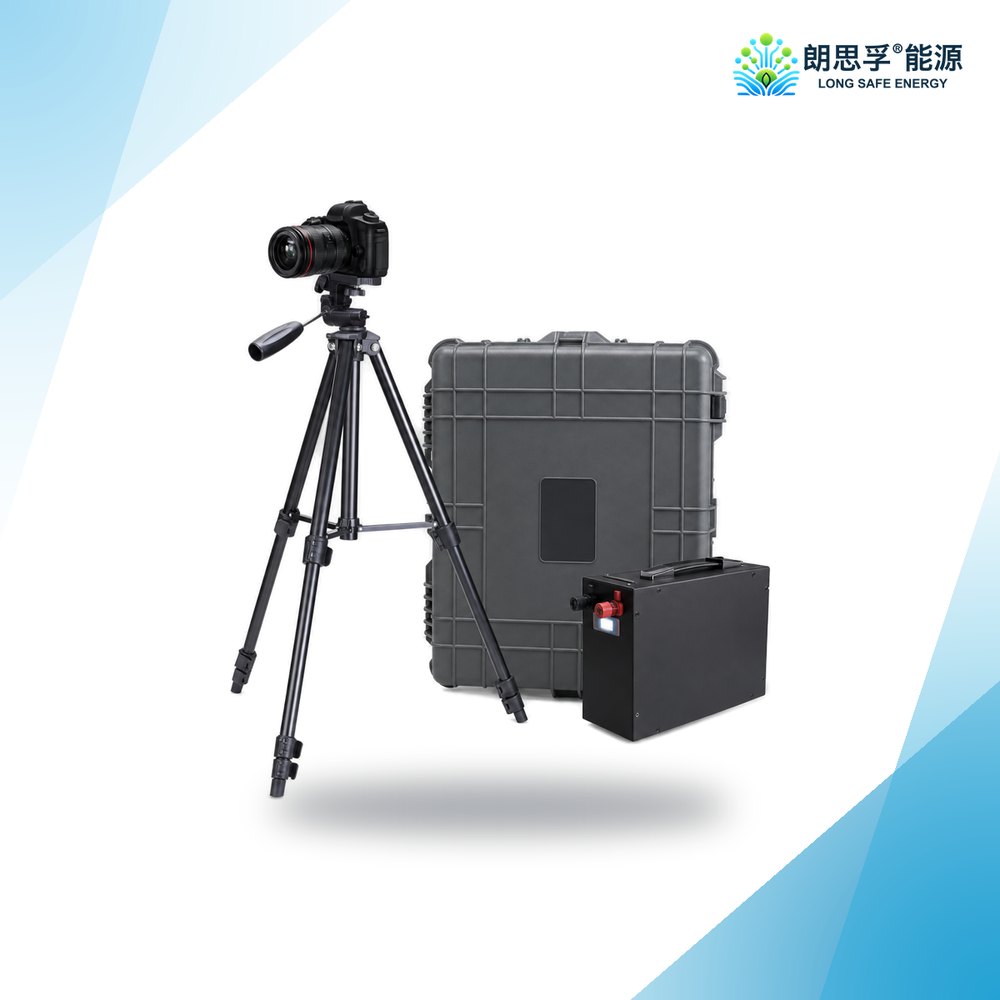

手提硬塑仪器箱；可航空携带运输；质保一年
